Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

21 de mayo de 2024

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: Daimler Truck México
Dirección: Carr. Santiago Tianguistenco 786 C.P 5263 Santiago Tianguistenco de Galeana MX
Responsable Planta: Ing. Martín Vázquez
Correo: @.com
Descripción Actividades Centro de Carga
Nombre del tablero, maquina o equipo que se está midiendo:
Descripción general de la carga que se está midiendo (electrónica, sensible, fundición, motores, etc):
Información del Medidor PQ
Marca: PQube
Clase: A
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV, 60 Hz
Nivel de tensión del punto de medición: 277/480 V
Demanda Contratada: 1 MW
Corriente de Demanda Máxima \(I_L\): 1724.40 A
Corriente Máxima de Corto Circuito \(Icc\): 2500 A
Transformador del Tablero: 1 MVA
Medición: Mensual
Fecha de medición inicial: 01/04/2024
Fecha de medición final: 30/04/2024

Diagrama Unifilar

Resumen General

Nota
  • Se observa un nivel de tensión con mala calidad, esto es, durante el periodo de medición se observó un impulso de tensión que llego a más de 320 V, y más de diez caídas de tensión por debajo de los 200V. Así mismo se observó una interrupción de energía el 14 de abril a las 8 a.m. y que duro 2 hrs. La distorsión armónica de la tensión se encuentra por debajo del límite máximo con una distorsión promedio de 2.4%, el cual es mayor al mes anterior que fue del 2.2%. La medición de flickers indica que es una tensión con bastantes variaciones.
Tip
  • Ninguno.
Importante
  • Revisar a detalle la calidad del voltaje en el punto de medición, dado que muestra muchas variaciones y con parpadeo muy significativo. Revisar si se han tenido problemas en la operación de los equipos con posible causa la tensión.
Precaución
  • Ninguna.
Advertencia
  • Ninguna.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (MW)
min. p5 p50 mean. p95 p99 max.
0.00 0.06 0.55 0.48 0.67 0.69 0.79
Potencia Reactiva (MVAr)
min. p5 p50 mean. p95 p99 max.
0.00 0.04 0.31 0.29 0.43 0.44 0.57
Potencia Aparente (MVA)
min. p5 p50 mean. p95 p99 max.
0.00 0.07 0.63 0.56 0.80 0.82 0.97

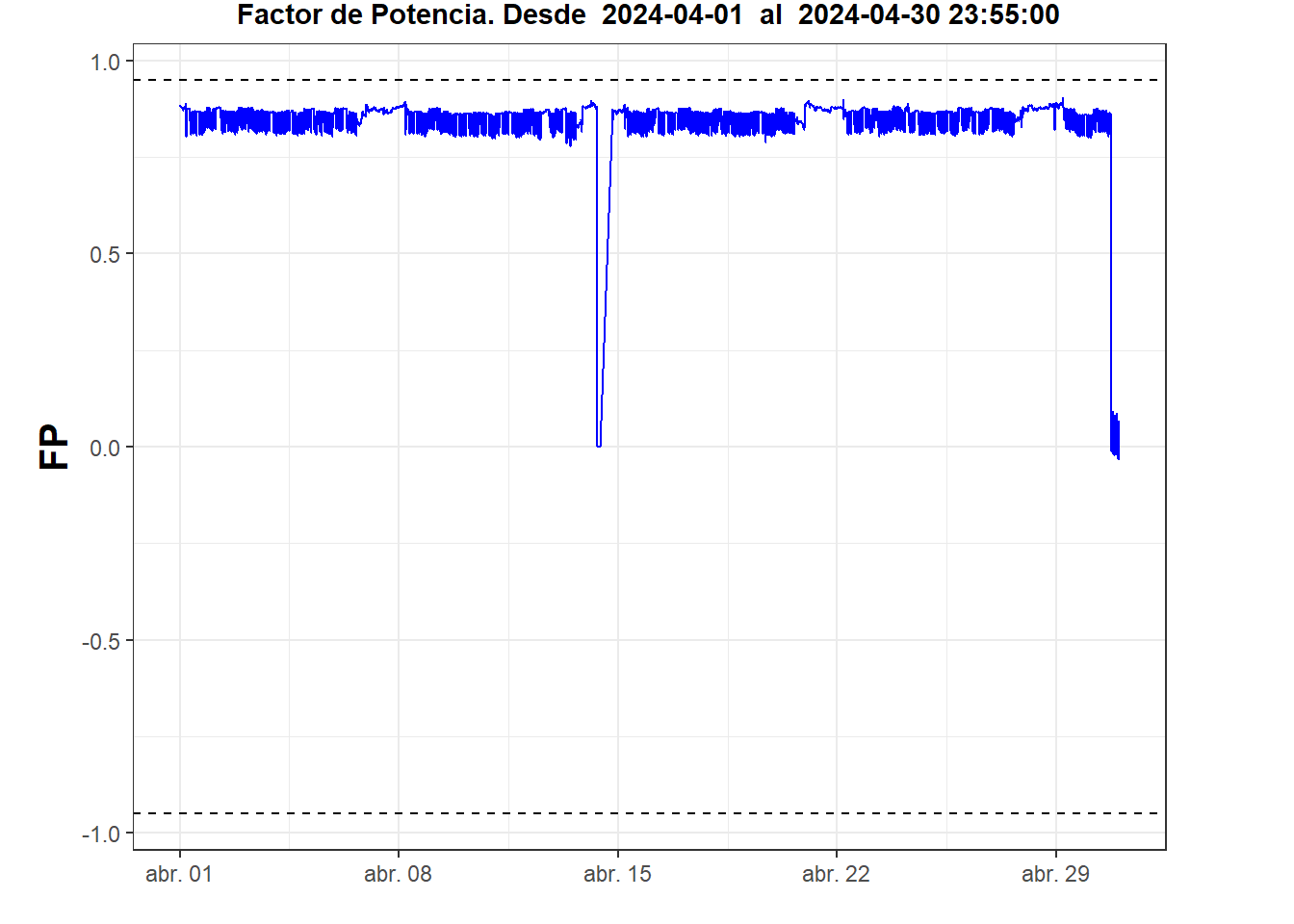

Factor de Potencia
min. p5 p50 mean. p95 p99 max.
−0.03 0.81 0.86 0.84 0.88 0.89 0.91

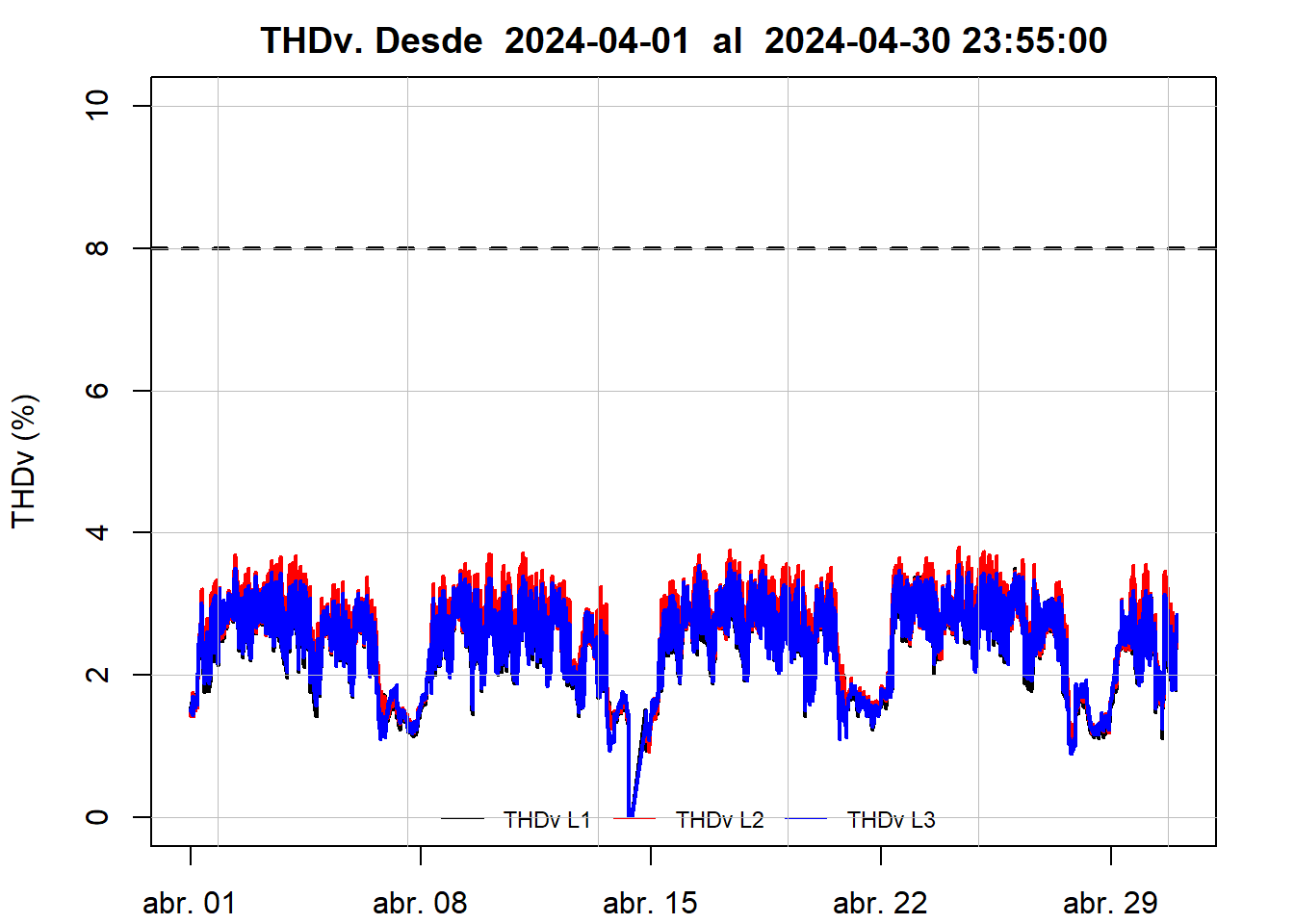

THDv (%)
min. p5 p50 mean. p95 p99 max.
0.00 1.34 2.59 2.44 3.24 3.45 3.81
THDi (%)
min. p5 p50 mean. p95 p99 max.
0.00 4.97 9.23 8.76 11.69 12.71 21.03
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.90 59.98 60.00 60.00 60.02 60.03 60.06
Vrms Máx (V)
min. p5 p50 mean. p95 p99 max.
0.60 267.60 275.60 274.10 280.10 284.80 348.50
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
0.50 266.40 274.50 273.01 279.30 284.10 287.10
Vrms Mín (V)
min. p5 p50 mean. p95 p99 max.
0.00 264.30 273.10 271.47 278.40 283.50 286.30
Irms Máx (A)
min. p5 p50 mean. p95 p99 max.

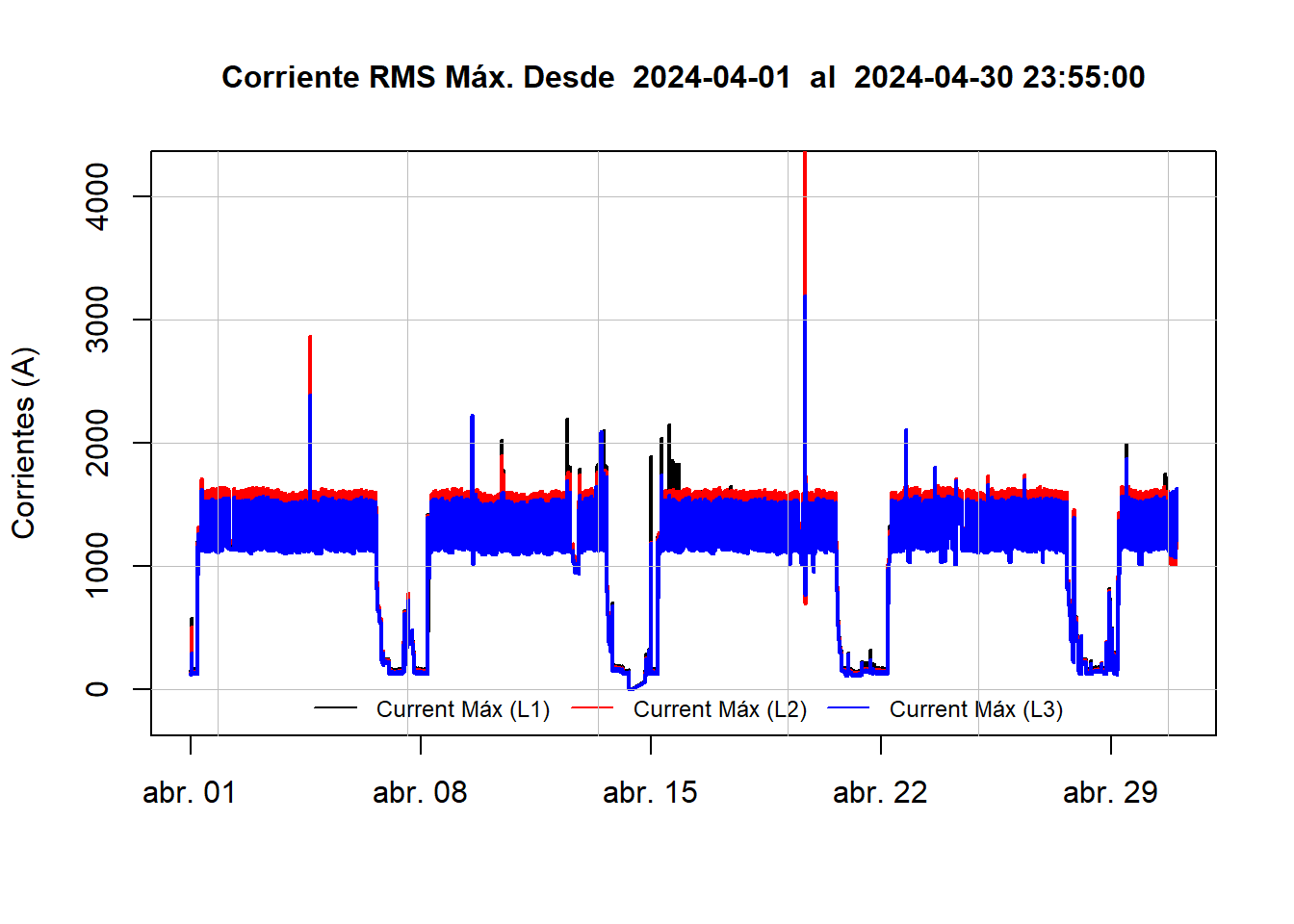

0.00 138.80 1,193.50 1,125.63 1,599.90 1,641.80 4,387.80
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
0.00 124.50 1,156.00 994.95 1,349.30 1,387.90 1,724.40

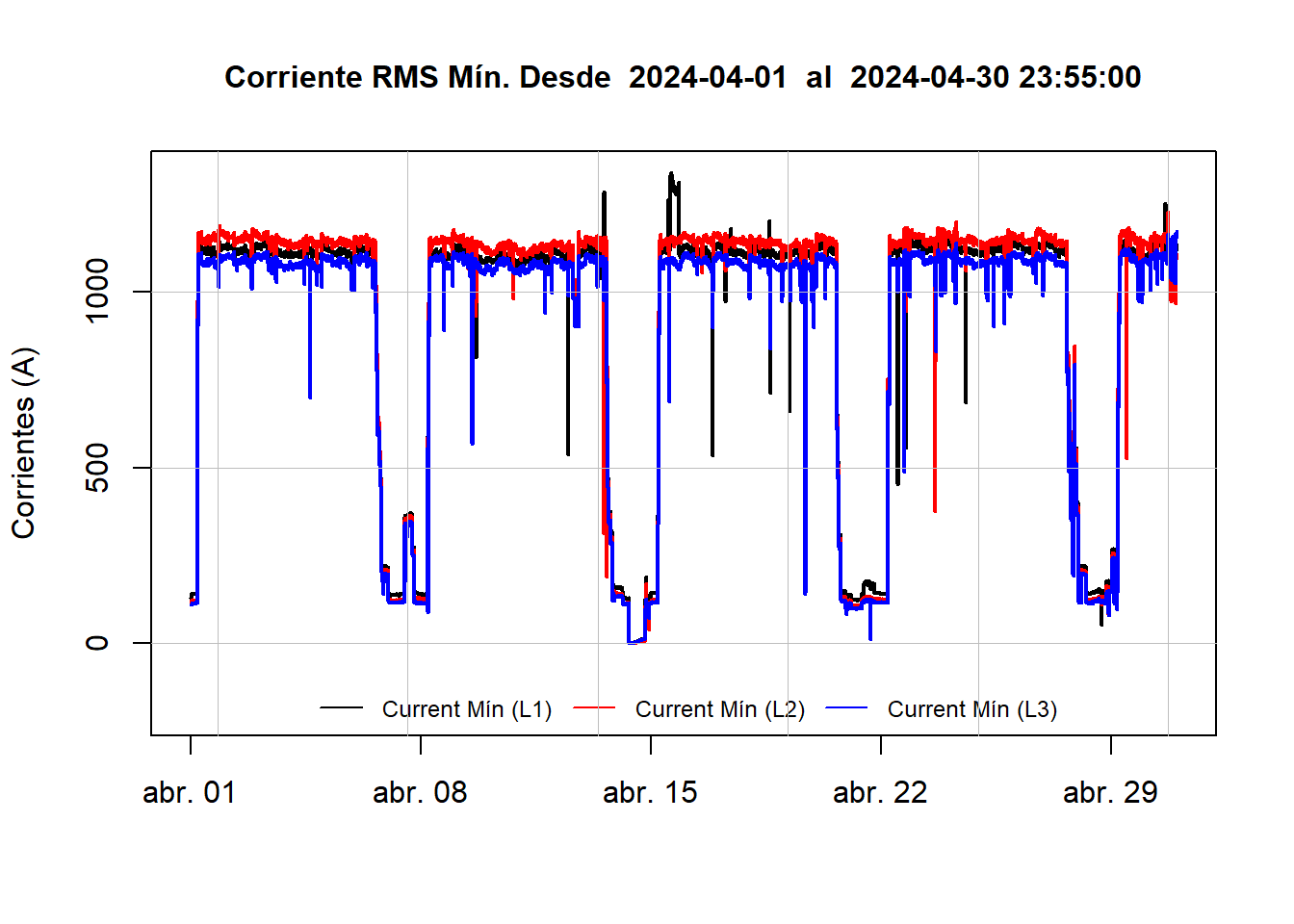

Irms Mín (A)
min. p5 p50 mean. p95 p99 max.
0.00 119.00 1,103.70 921.37 1,157.10 1,173.10 1,340.00

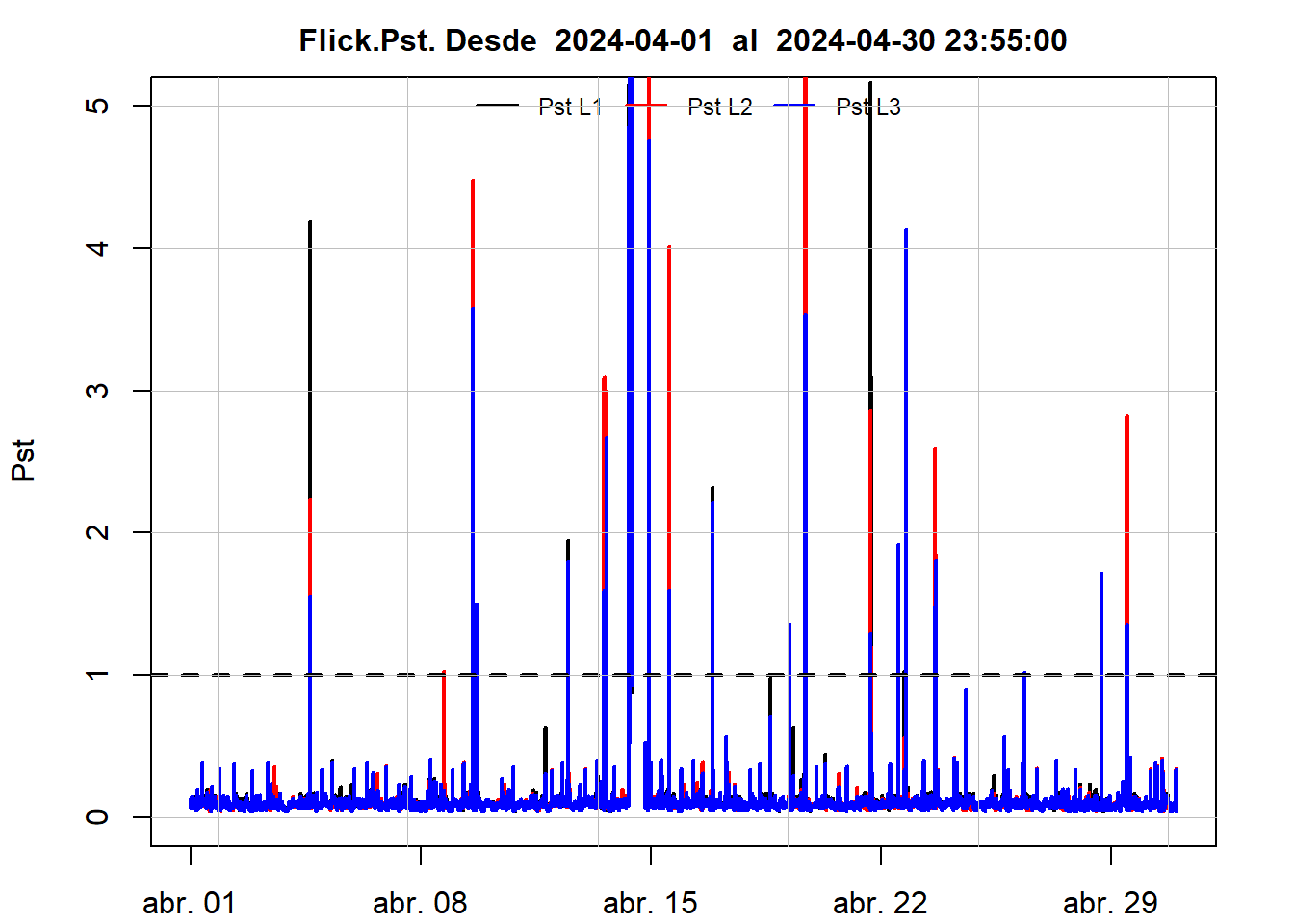

Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.04 0.05 0.09 0.12 0.16 0.40 16.13

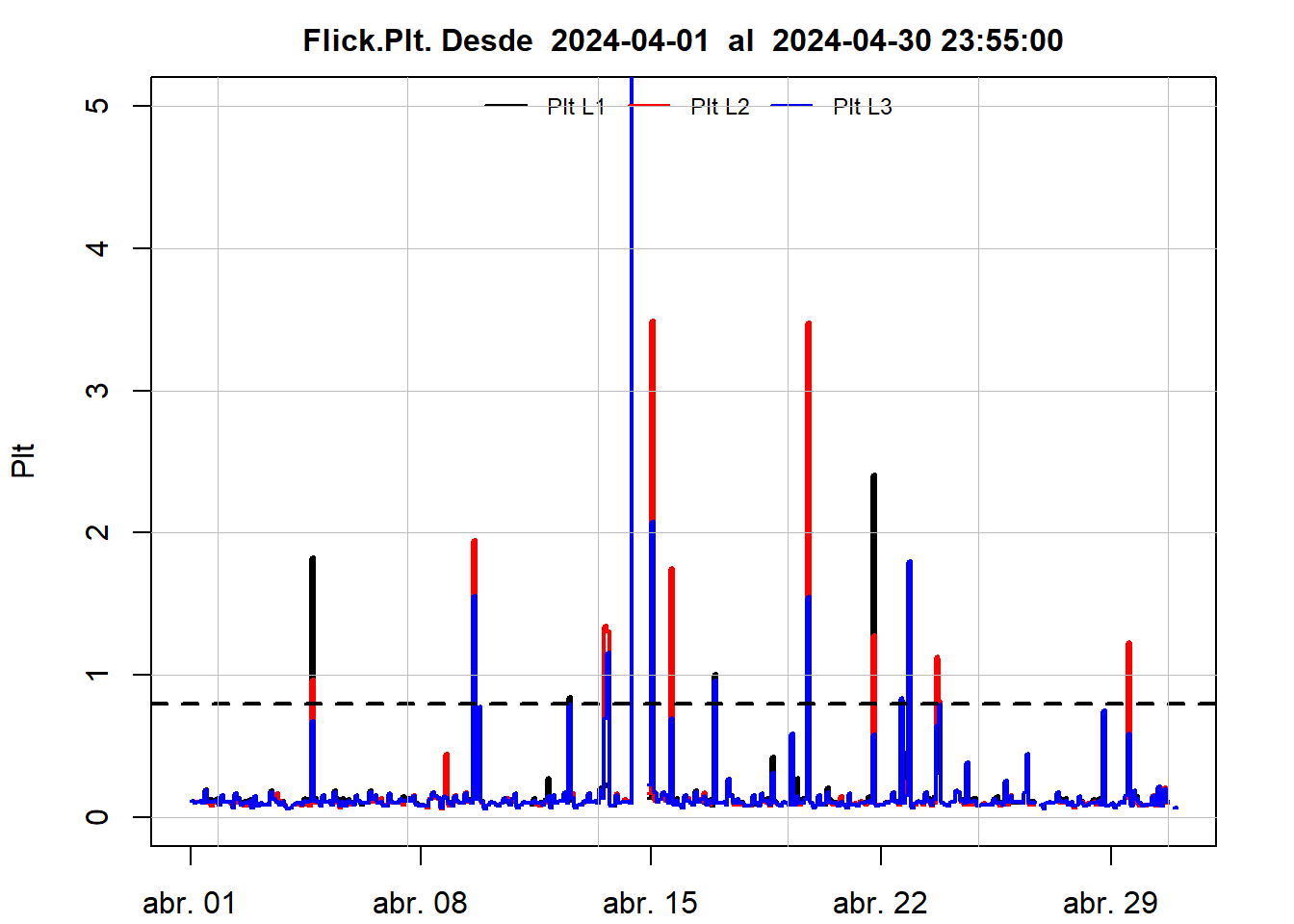

Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.06 0.08 0.11 0.16 0.31 1.55 6.54

Sección: Potencias

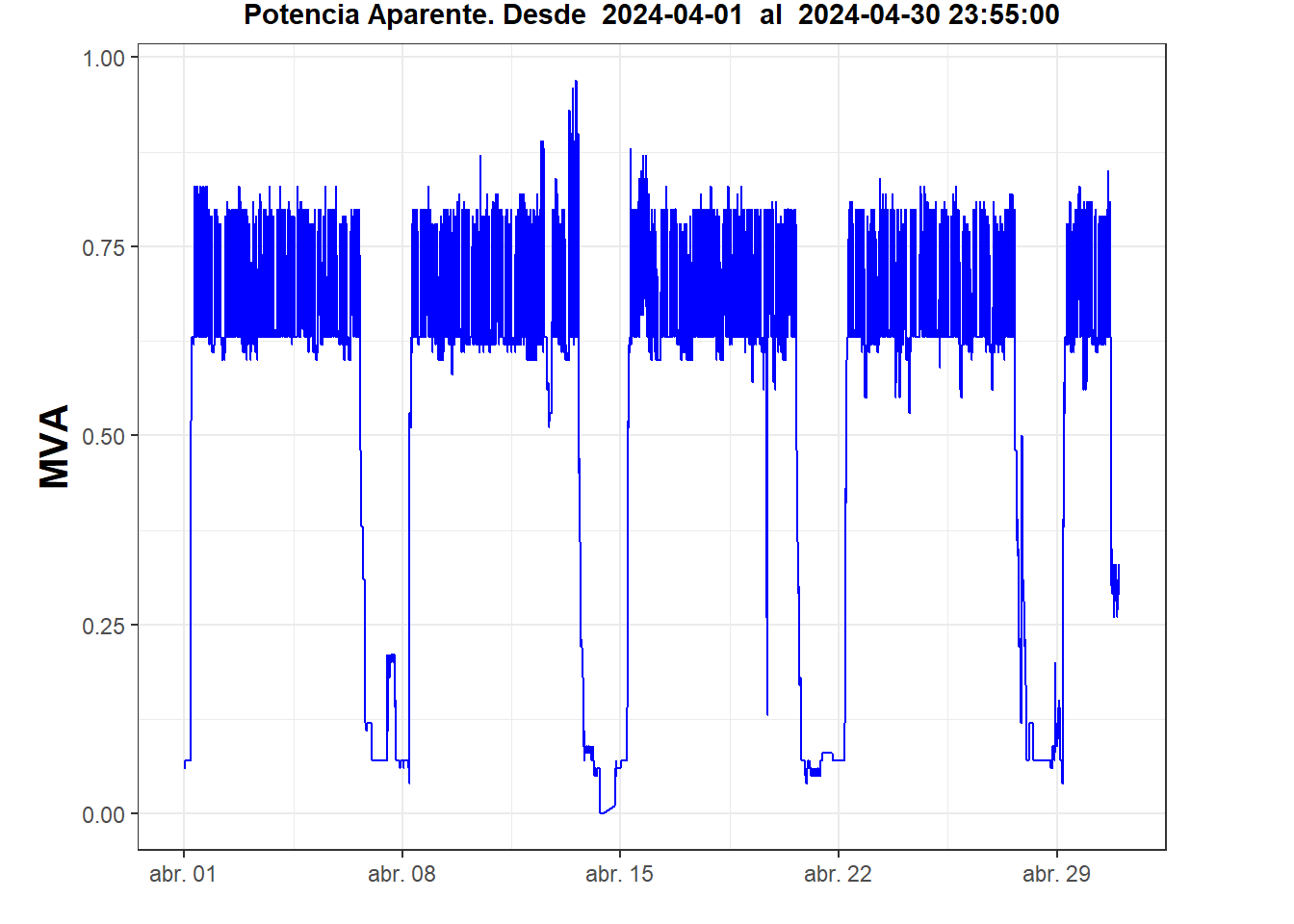

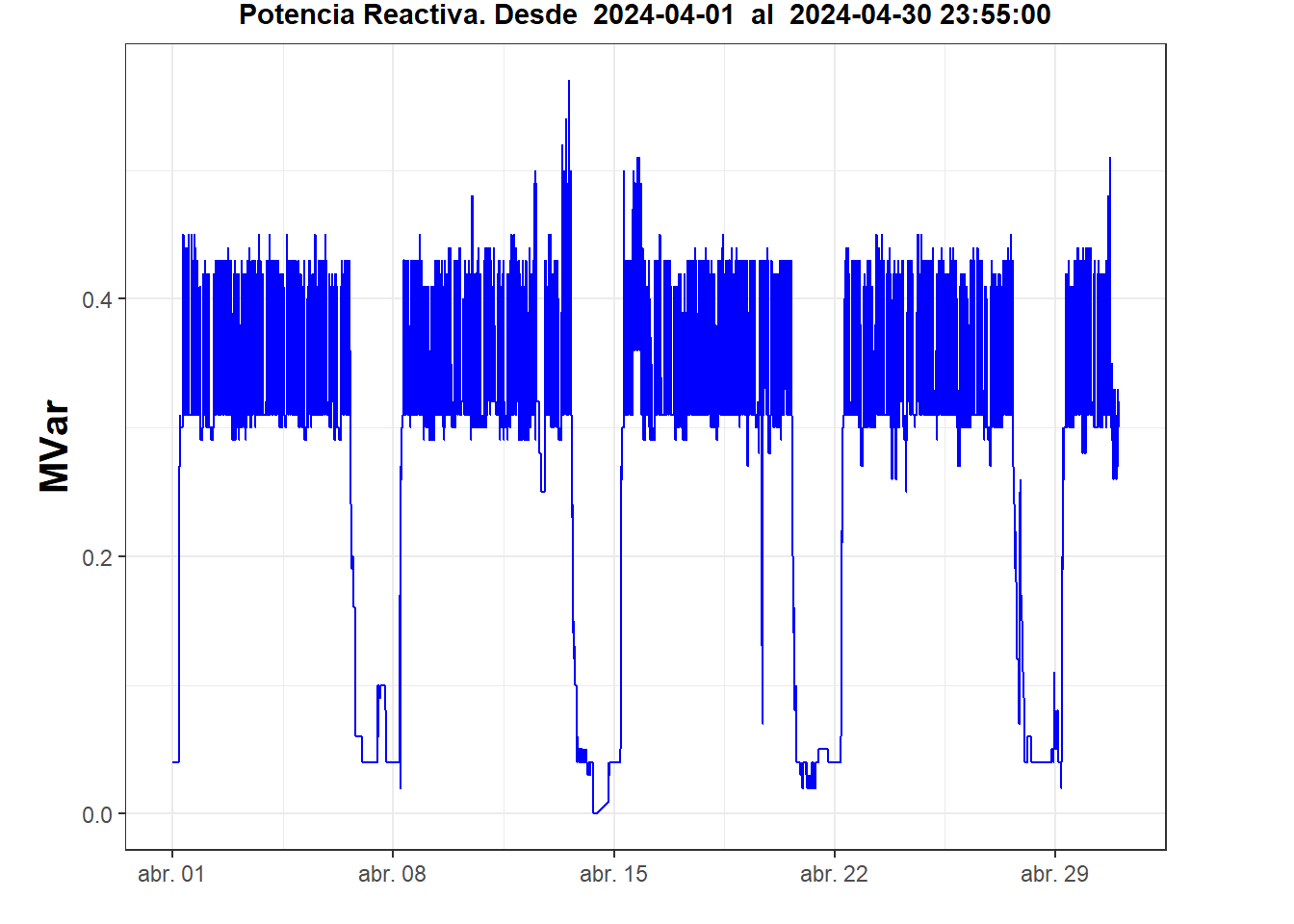

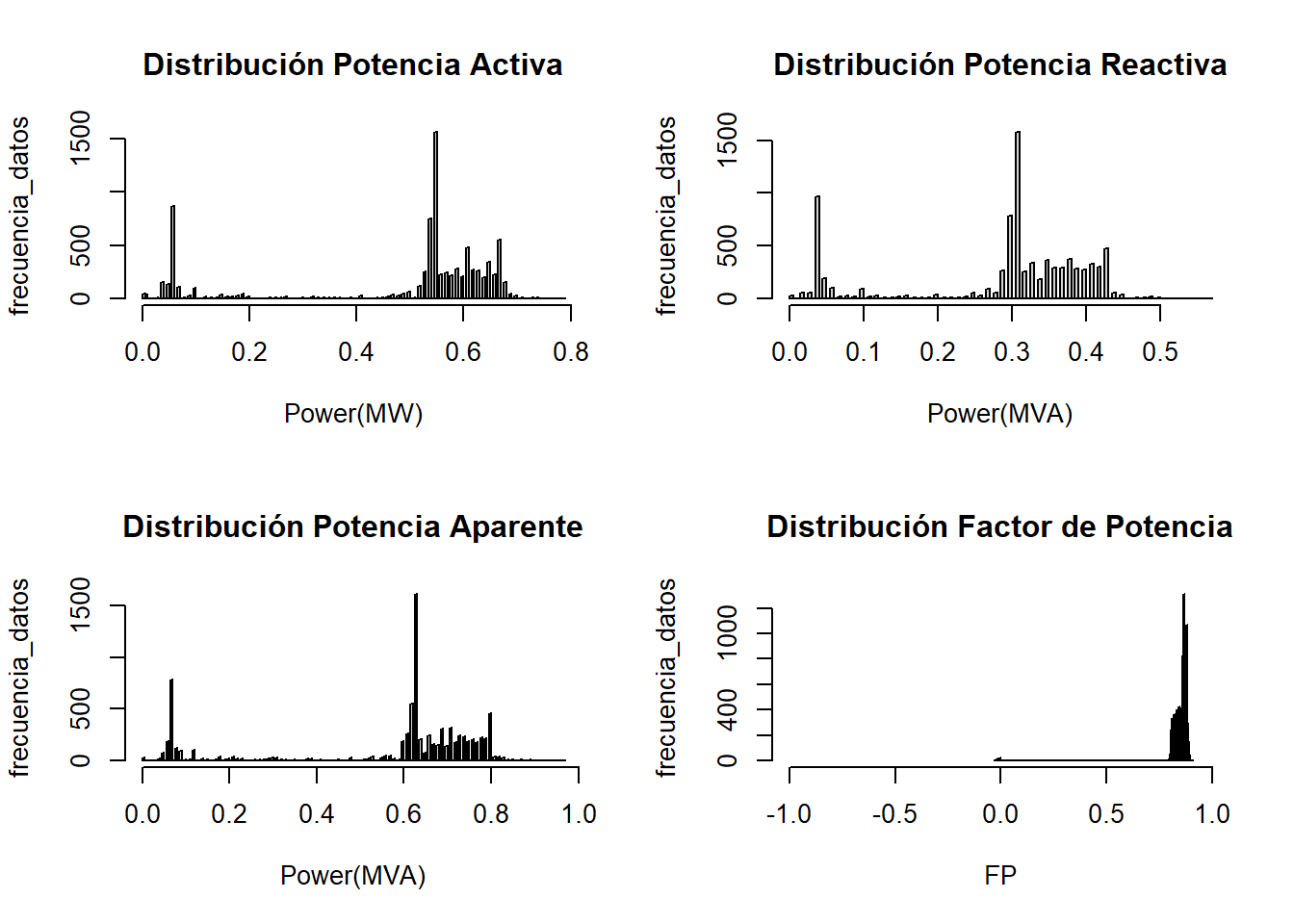

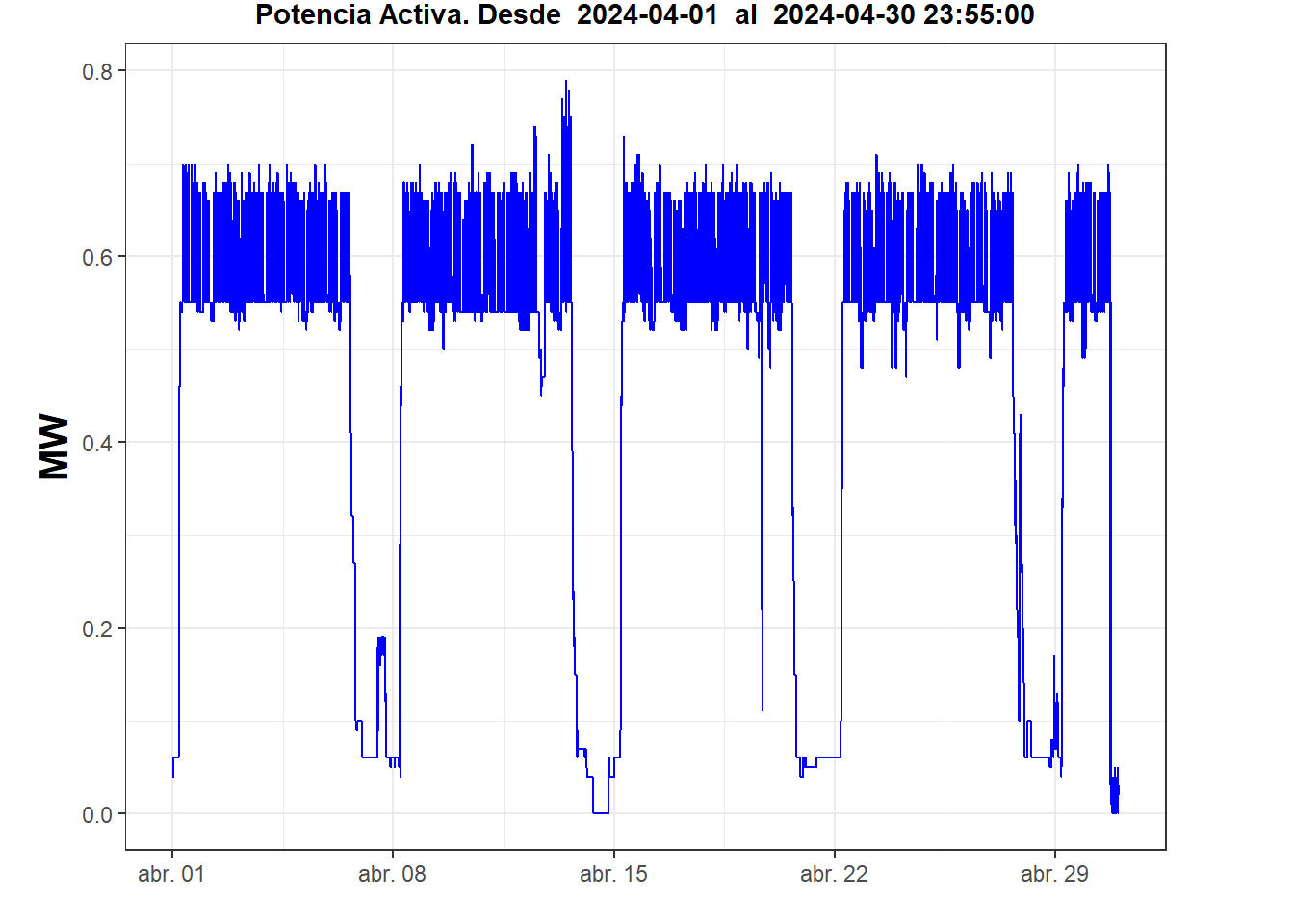

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :0.00 Min. :0.00 Min. :0.00 Min. :-0.031
1st Qu.:0.52 1st Qu.:0.29 1st Qu.:0.60 1st Qu.: 0.835
Median :0.55 Median :0.31 Median :0.63 Median : 0.862
Mean :0.48 Mean :0.29 Mean :0.56 Mean : 0.844
3rd Qu.:0.61 3rd Qu.:0.38 3rd Qu.:0.72 3rd Qu.: 0.872
Max. :0.79 Max. :0.57 Max. :0.97 Max. : 0.906

Sección: Voltajes RMS

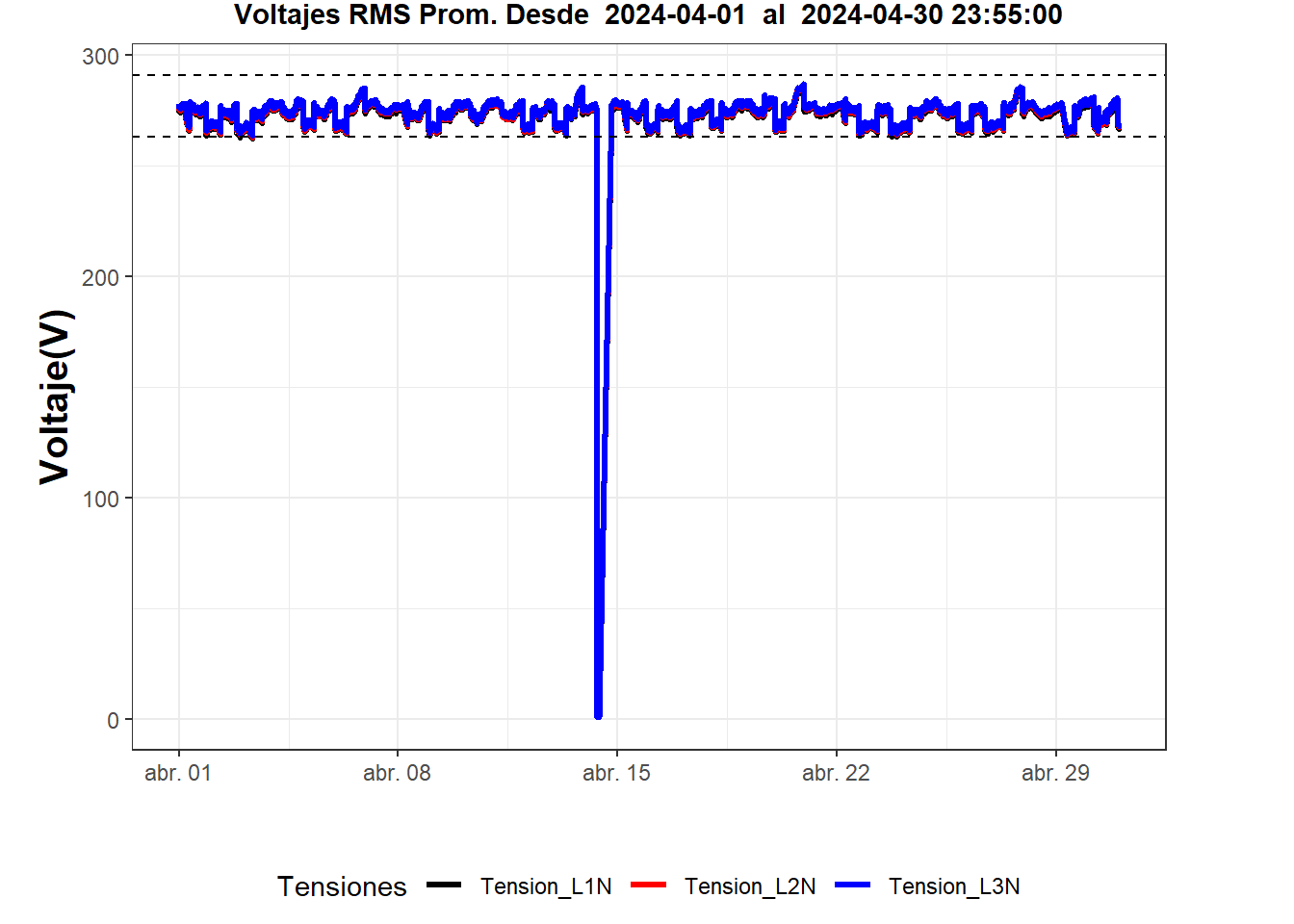

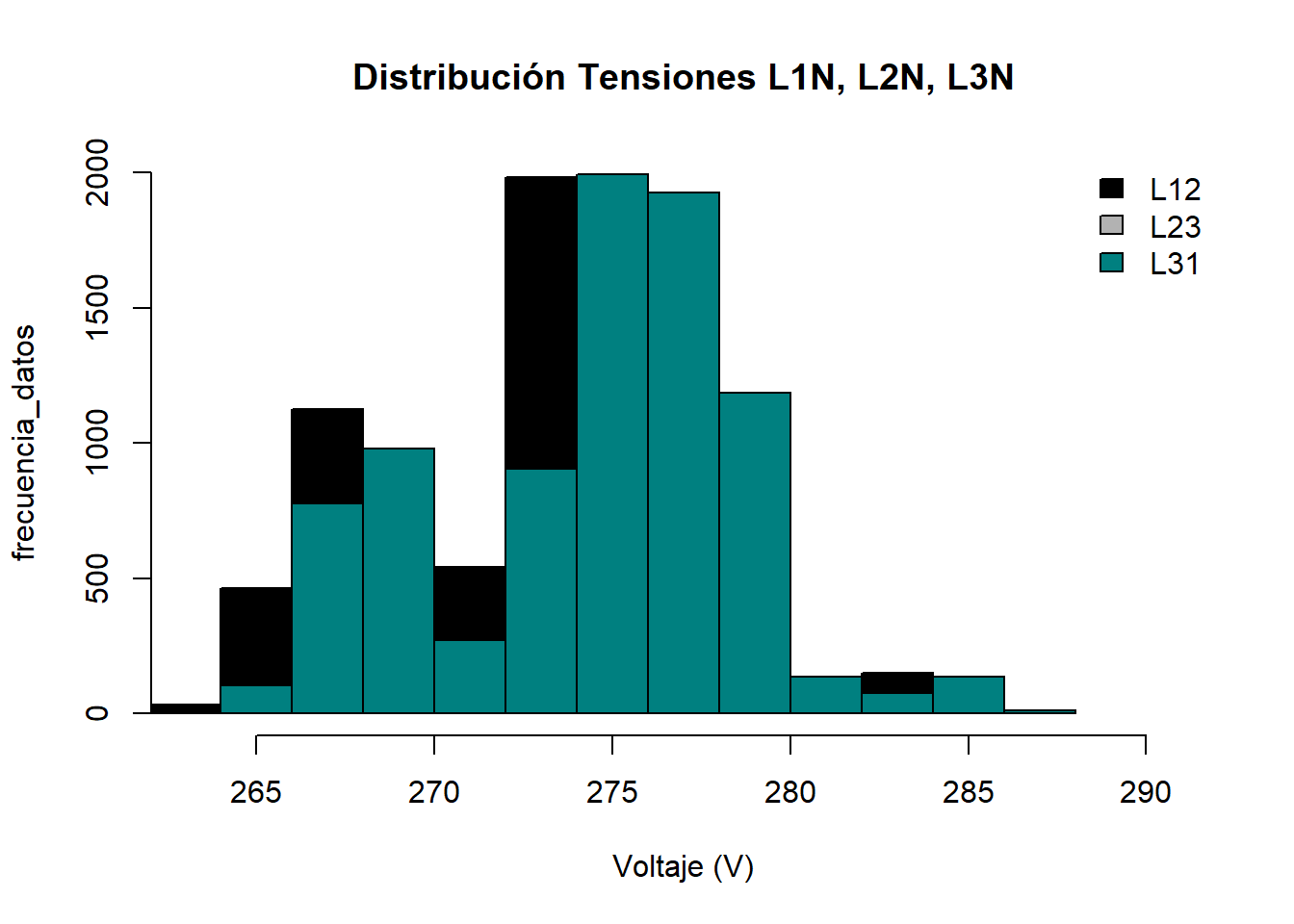

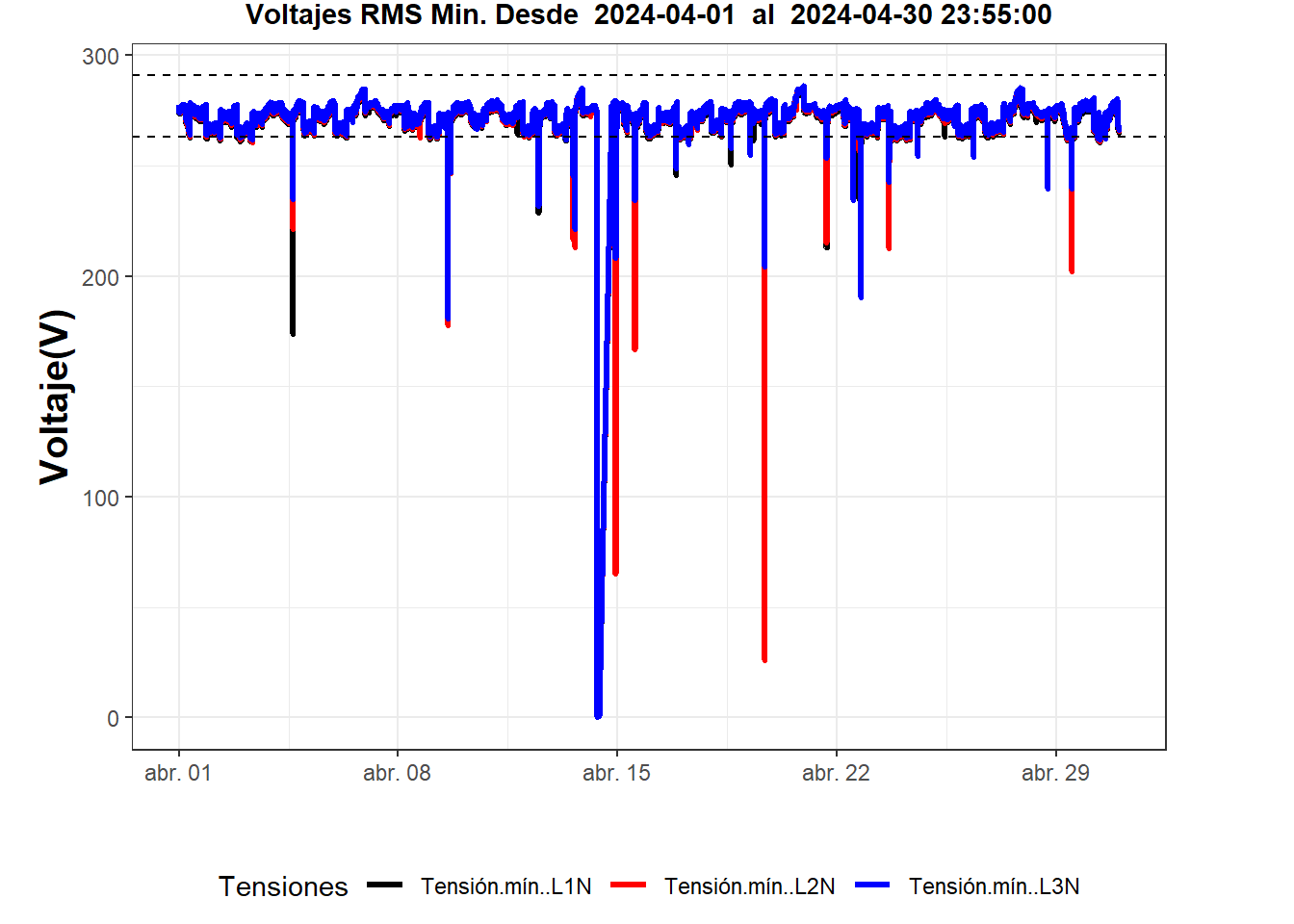

Estadistica Descriptiva de Voltajes
Tensión L1N Tensión L2N Tensión L3N
Min. : 0.6 Min. : 0.6 Min. : 0.5
1st Qu.:270.7 1st Qu.:271.2 1st Qu.:271.9
Median :273.7 Median :274.5 Median :275.2
Mean :272.3 Mean :273.1 Mean :273.7
3rd Qu.:276.0 3rd Qu.:276.9 3rd Qu.:277.5
Max. :285.1 Max. :286.6 Max. :287.1

Sección: Corrientes RMS

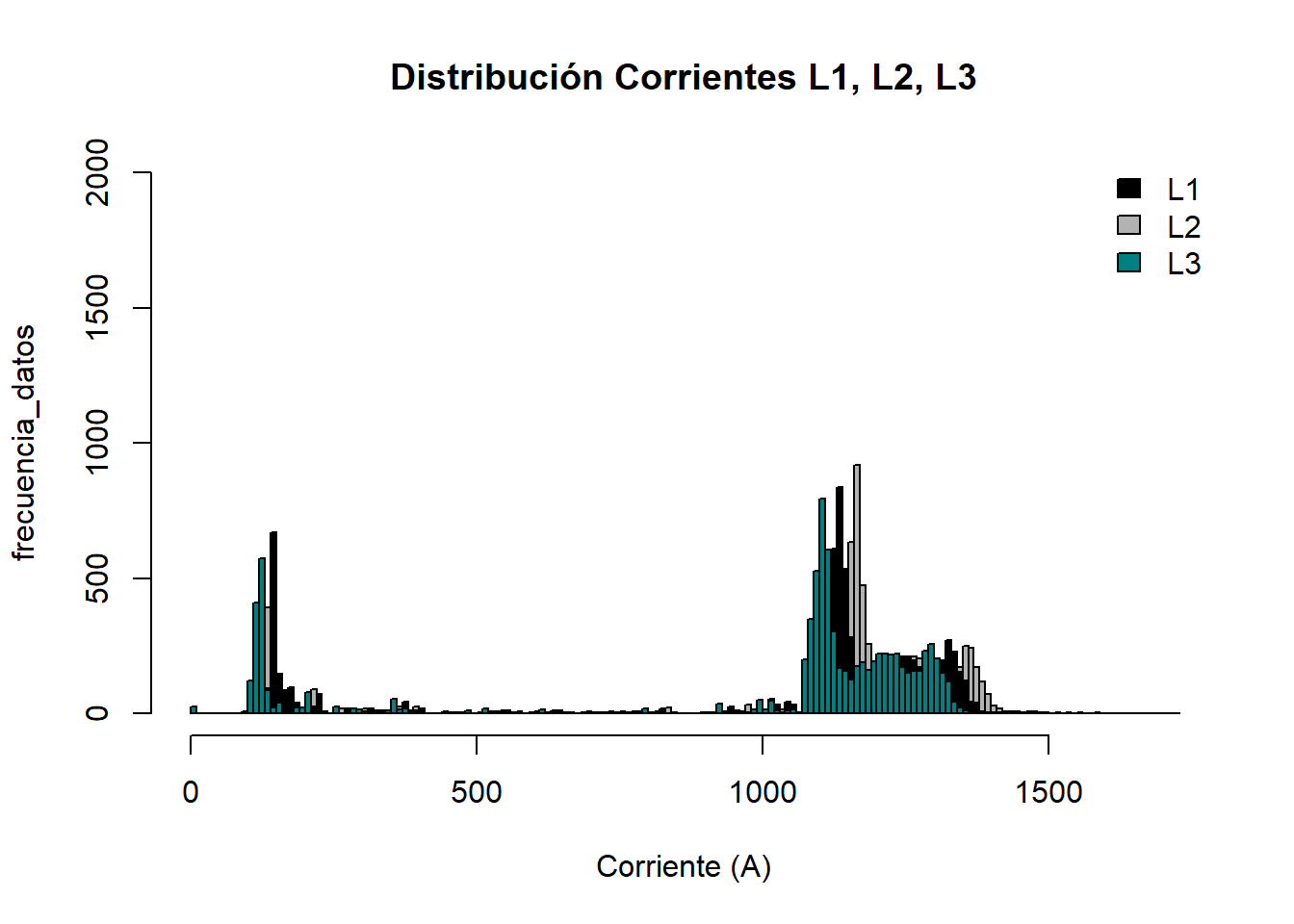

Estadistica Descriptiva de Corrientes

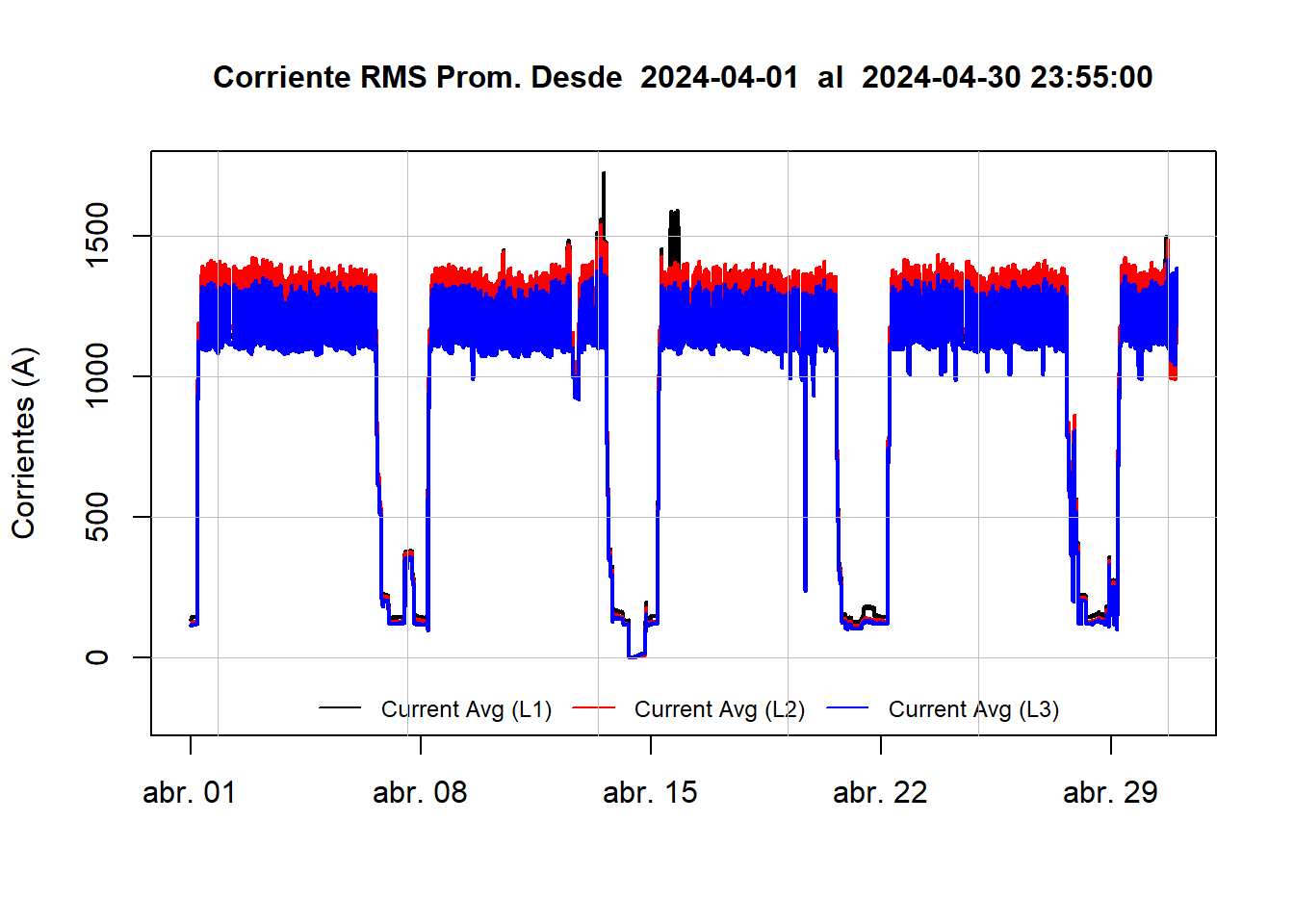

Corriente L1 Corriente L2 Corriente L3
Min. : 0.0 Min. : 0 Min. : 0.0
1st Qu.:1103.1 1st Qu.:1132 1st Qu.:1076.7
Median :1144.4 Median :1172 Median :1115.8
Mean : 999.3 Mean :1018 Mean : 967.8
3rd Qu.:1253.2 3rd Qu.:1281 3rd Qu.:1219.4
Max. :1724.4 Max. :1541 Max. :1419.3

Sección: Desbalances

Sección: Frecuencia

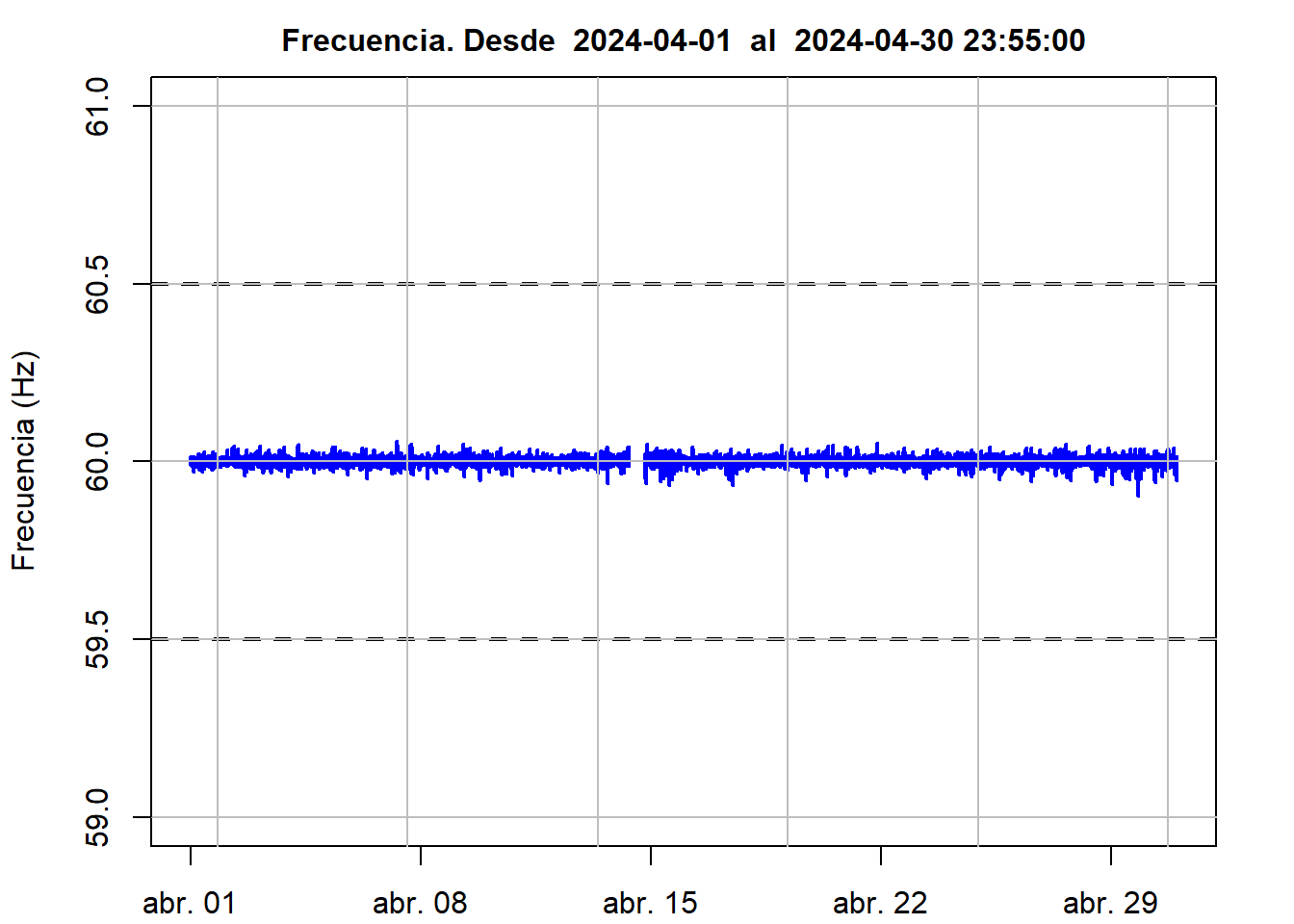

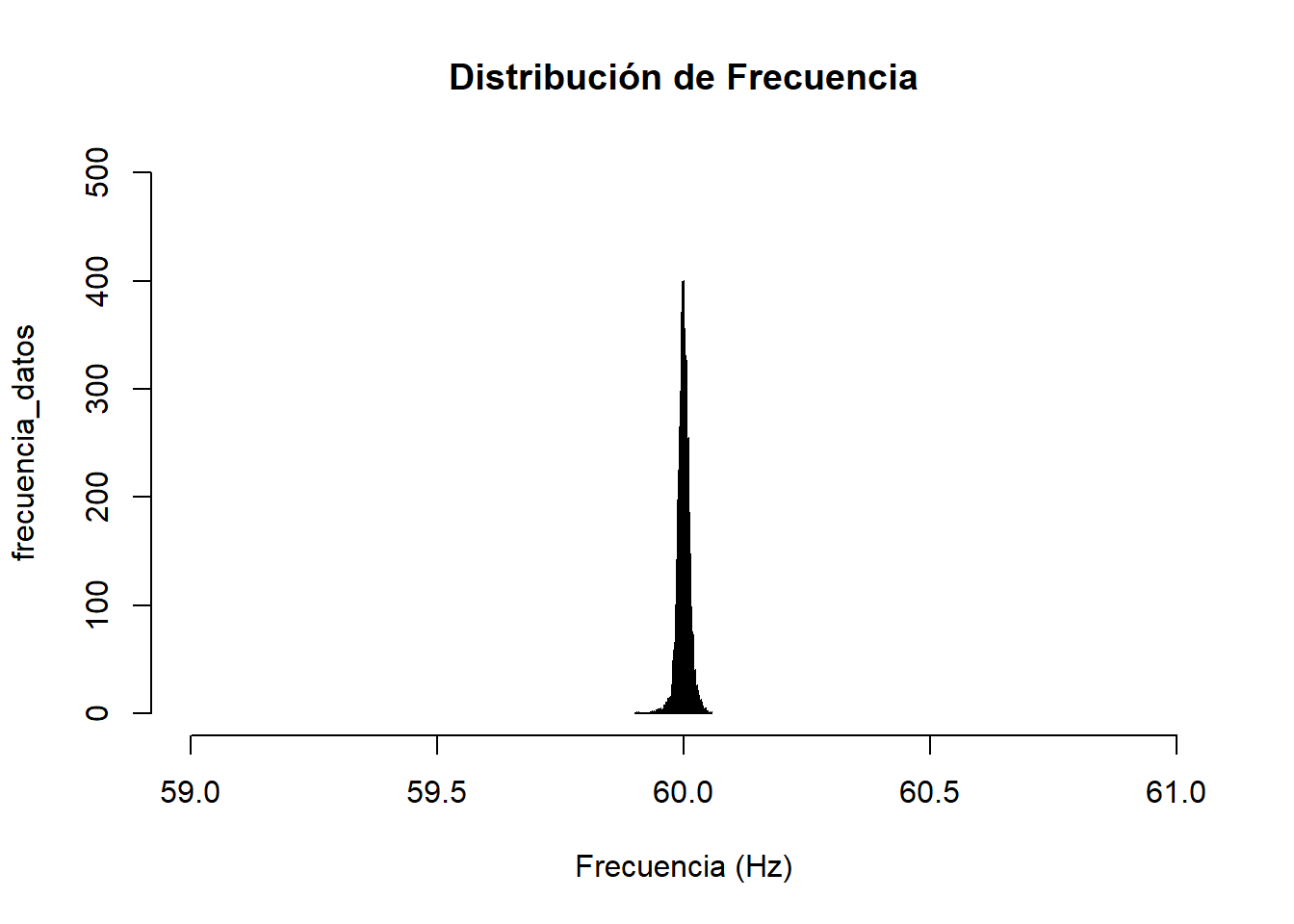

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.90
1st Qu.:59.99
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.06
NA's :24

Sección: Flickers

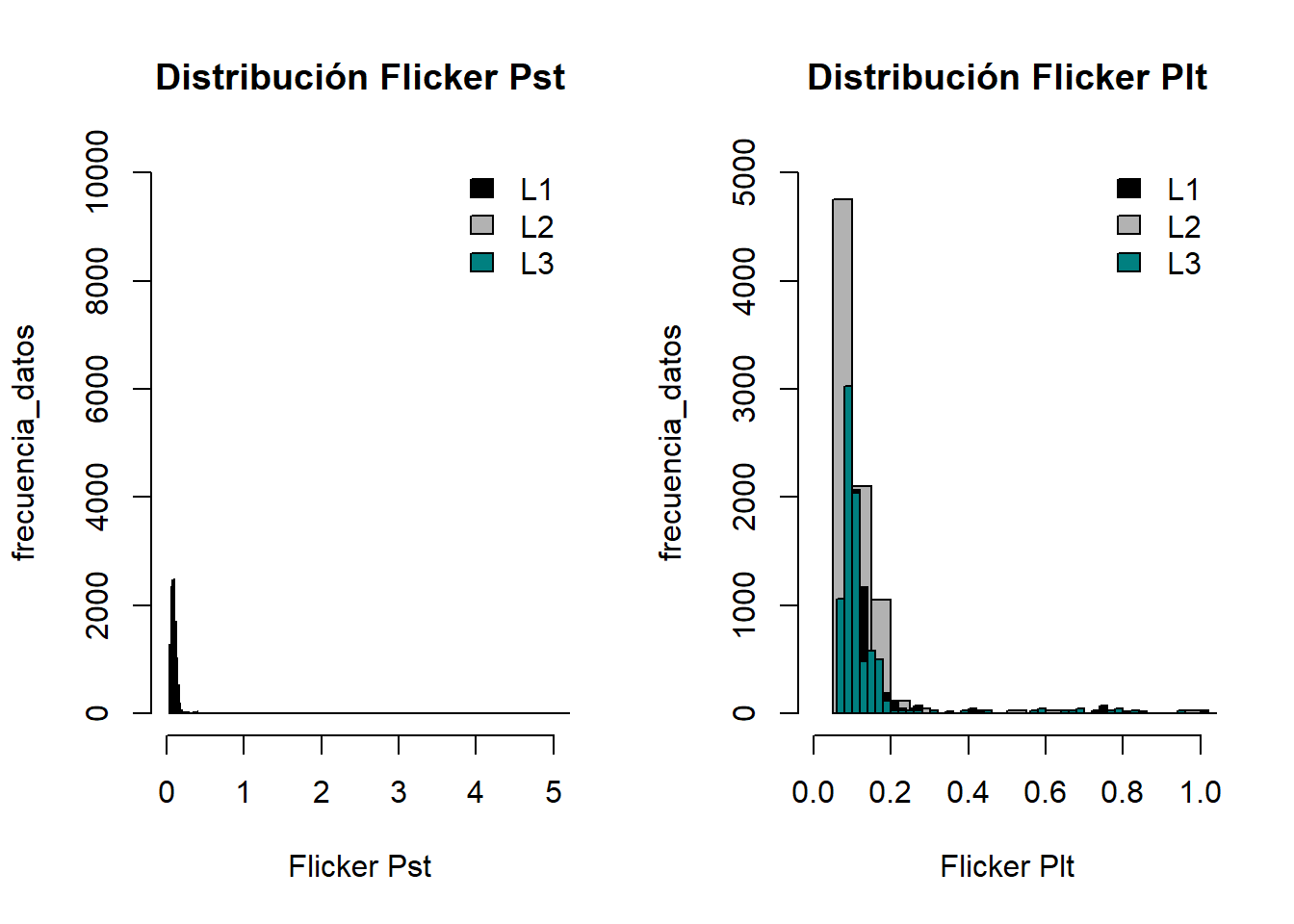

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. : 0.04 Min. : 0.04 Min. : 0.04 Min. :0.06 Min. :0.06 Min. :0.06
1st Qu.: 0.08 1st Qu.: 0.07 1st Qu.: 0.08 1st Qu.:0.09 1st Qu.:0.09 1st Qu.:0.09
Median : 0.10 Median : 0.09 Median : 0.09 Median :0.11 Median :0.10 Median :0.11
Mean : 0.12 Mean : 0.12 Mean : 0.12 Mean :0.16 Mean :0.17 Mean :0.16
3rd Qu.: 0.12 3rd Qu.: 0.11 3rd Qu.: 0.12 3rd Qu.:0.14 3rd Qu.:0.12 3rd Qu.:0.13
Max. :15.75 Max. :16.13 Max. :14.74 Max. :4.51 Max. :6.54 Max. :5.60
NA's :26 NA's :26 NA's :26 NA's :118 NA's :118 NA's :118

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.0 Min. :0.0 Min. :0.0
1st Qu.:1.9 1st Qu.:2.1 1st Qu.:2.0
Median :2.5 Median :2.7 Median :2.5
Mean :2.4 Mean :2.5 Mean :2.4
3rd Qu.:2.9 3rd Qu.:3.0 3rd Qu.:2.9
Max. :3.7 Max. :3.8 Max. :3.6

Sección: Armónicas en Corriente

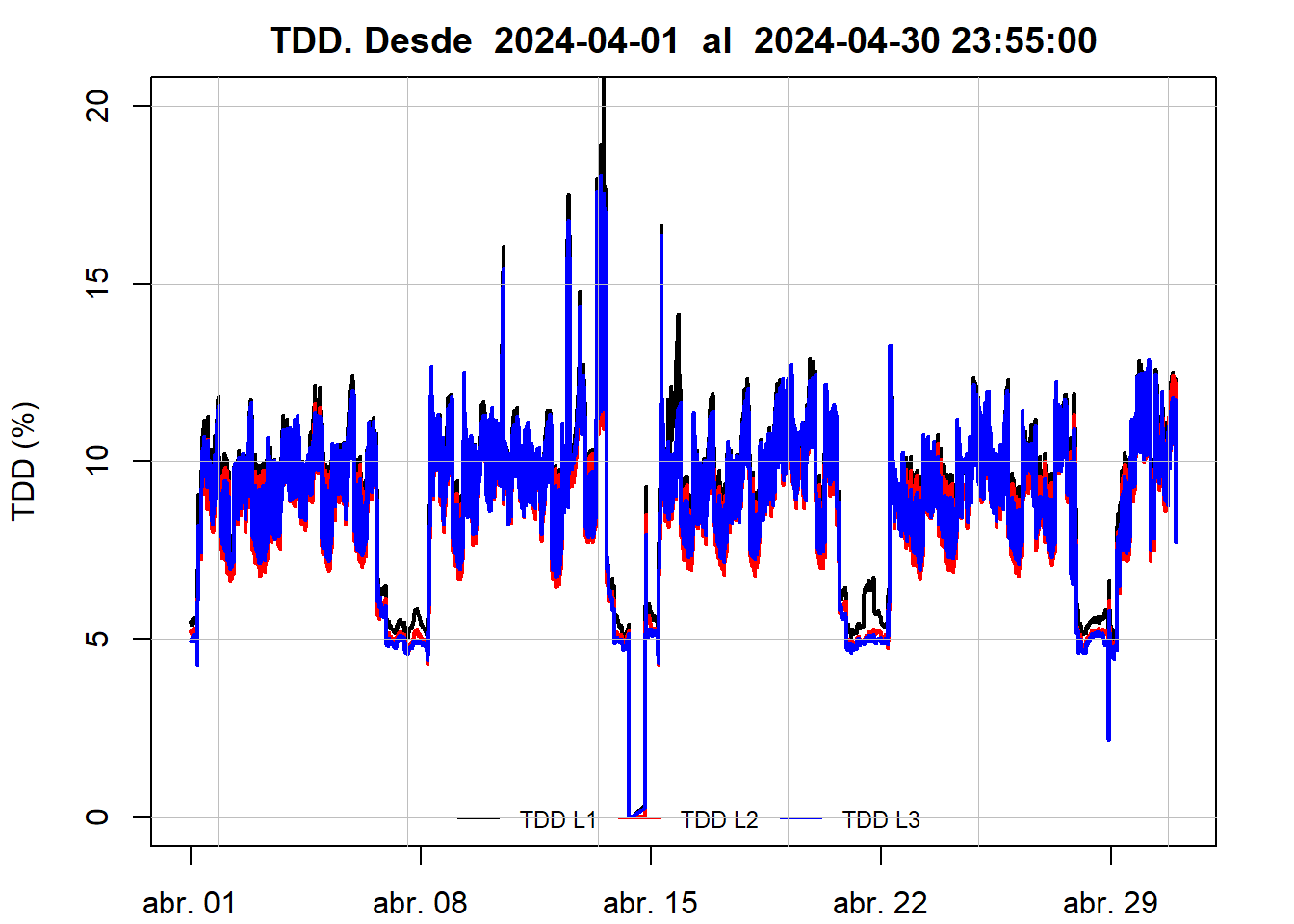

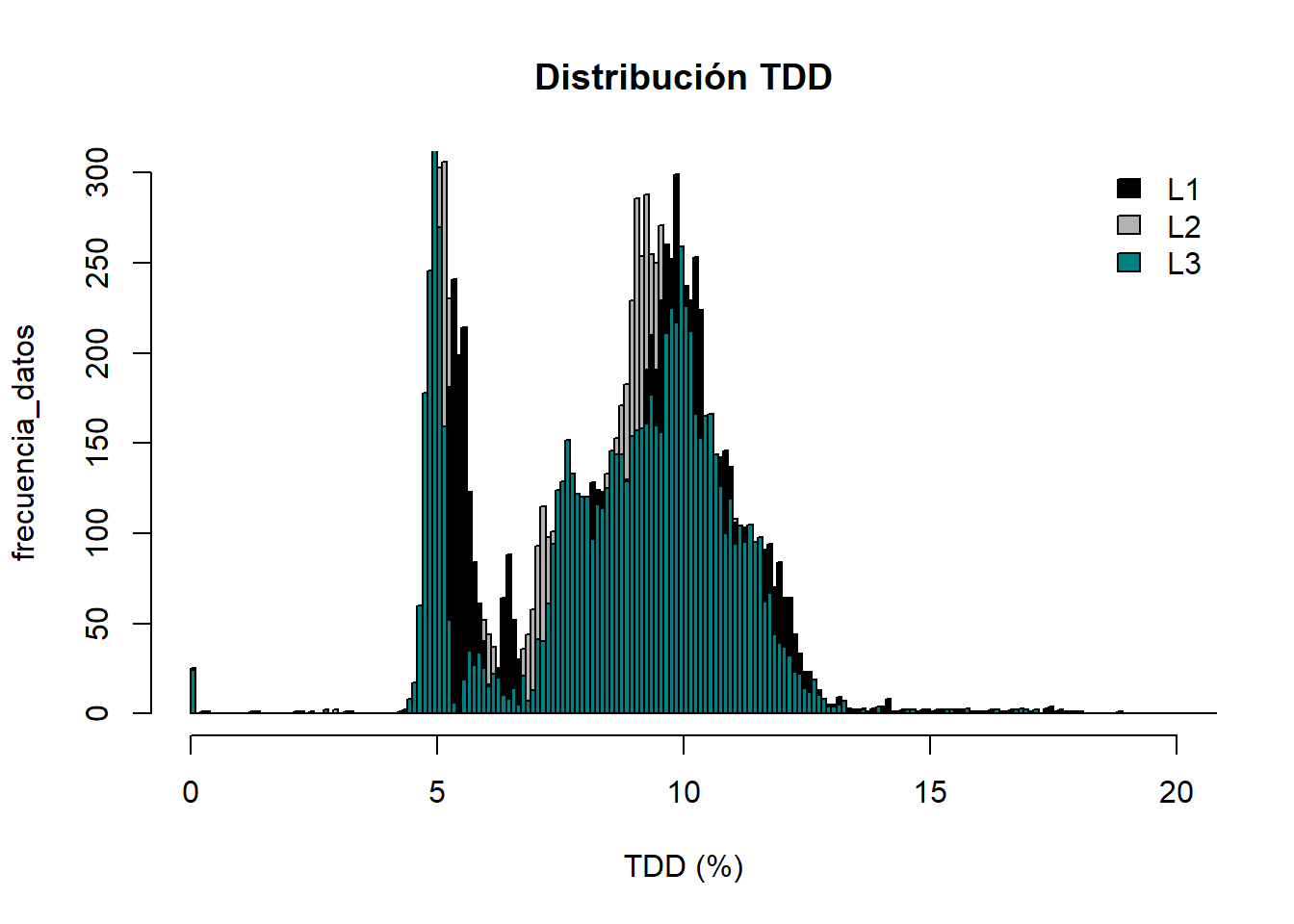

Estadistica Descriptiva de TDD
TDD L1 TDD L2 TDD L3
Min. : 0.0 Min. : 0.0 Min. : 0.0
1st Qu.: 8.1 1st Qu.: 7.3 1st Qu.: 7.5
Median : 9.6 Median : 9.0 Median : 9.2
Mean : 9.1 Mean : 8.5 Mean : 8.7
3rd Qu.:10.4 3rd Qu.: 9.8 3rd Qu.:10.2
Max. :21.0 Max. :16.4 Max. :18.0
